Miksi negatiivinen paine on tärkeämpää kuin imuteho teollisessa pölynkeräyksessä

Useimmat hankintainsinöörit keskittyvät ilmavirran määrään pölynkerääjiä arvioidessaan – mutta keskitetyissä imujärjestelmissä staattinen alipaine on usein kriittisin parametri. Ilmavirta kertoo kuinka paljon ilmaa liikkuu; alipaine kertoo kuinka pitkälle ja kuinka luotettavasti epäpuhtaudet voidaan kuljettaa putkiston läpi ennen kuin järjestelmä menettää otteensa.

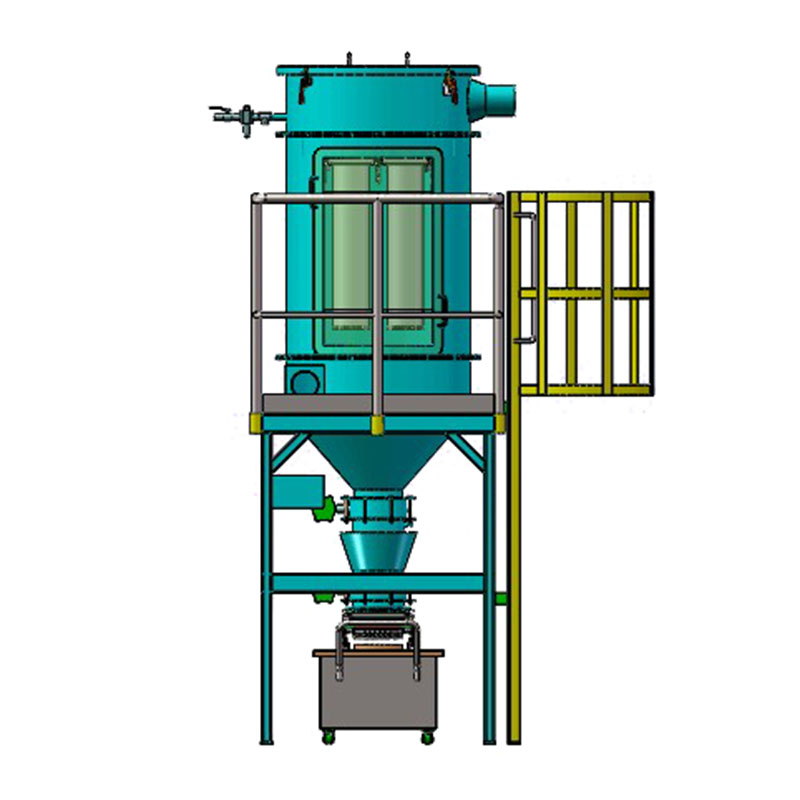

A Korkean tyhjiön pölynkeräysjärjestelmä toimii osoitteessa ≥35 000 Pa alipaine voi voittaa pitkien putkien, useiden mutkien ja samanaikaisten sisääntuloaktivointien yhteisvastuksen – olosuhteet, jotka tyypillisesti kumoavat perinteiset matalapainekeräimet. Käytännössä tilat, joissa on hajautettuja työpisteitä suurelle lattiapinta-alalle, tarvitsevat tämän tason tyhjiön varmistaakseen tasaisen sieppauksen jokaisessa vastaanottopisteessä, ei vain keskusyksikköä lähimpänä olevissa.

Myös negatiivisen paineen ja kuljetusnopeuden välinen suhde on ymmärtämisen arvoinen. Jotta hiukkaset pysyisivät paikoillaan ja liikkuvat vaakasuoran kanavan läpi, vähimmäissiirtonopeudet on säilytettävä – tyypillisesti yli 18–20 m/s hienon metallipölyn osalta ja yli 23 m/s raskaampien hankaavien hiukkasten osalta. Jos paine putoaa näiden nopeuksien ylläpitämiseen tarvittavan kynnyksen alle, hiukkaset laskeutuvat putkiin aiheuttaen tukkeumia ja heikentää järjestelmän suorituskykyä ajan myötä.

Suodattimen valinta suurtyhjiöjärjestelmiin: mikä muuttuu kohonneilla paine-eroilla

Vakiosuodatinpatruunat on suunniteltu keskipaineisiin sovelluksiin. Kun a Korkea tyhjiösuodatin on alttiina jatkuvalle korkealle alipaineelle, suodatinmateriaaliin kohdistuva mekaaninen rasitus muuttuu merkittävästi - samoin kuin valintakriteerit.

Tärkeimmät tekijät, jotka on arvioitava määritettäessä suodattimia korkean tyhjiön keskitetyille järjestelmille:

• Räjähdyspaineluokitus — suodatinmateriaalin ja päätykansien on kestettävä suurin alipaine, jonka järjestelmä voi tuottaa asianmukaisella turvamarginaalilla.
• Suodatuksen tehokkuusluokka — hienopölysovelluksissa (valusavu, lääkejauhe, akkuelektrodimateriaali) H13- tai H14-luokan HEPA-suodattimia vaaditaan usein täyttämään päästörajat alle 0,1 mg/m³.
• Pulssipuhdistusyhteensopivuus — korkeassa tyhjiössä suodatinkakku muodostuu nopeammin, joten puhdistusjärjestelmä (paineilmapulssi tai mekaaninen ravistin) on mitoitettava palauttamaan suodattimen läpäisevyys ennen kuin painehäviö aiheuttaa virtauksen heikkenemistä.
• Materiaalityyppi vs. pölykemia — PTFE-laminoidut materiaalit kestävät kosteutta ja kemikaaleja; polyesterihuopa sopii kuiville hankaaville pölyille; Nanokuitupintasuodatus vähentää syvyyskuormitusta ja pidentää huoltovälejä.

Changzhou Thinks Environmental Technologyssa suodattimen tekniset tiedot sovitetaan kunkin laitoksen todelliseen pölykuormitukseen, hiukkaskokojakaumaan ja käyttöjaksoon – ei valittu yleisestä luettelosta.

Keskitetty vs. hajautettu pölynkeruu: Käytännön päätöksentekokehys

Valinta keskitetyn imuverkon ja yksittäisten käyttöpistekeräinten välillä ei ole vain mittakaavakysymys – se sisältää kompromisseja ylläpidon monimutkaisuuden, pääomakustannusten, toiminnan joustavuuden ja pölyvaaraluokituksen välillä.

Valussa, ei-rautametallien jalostuksessa tai uuden energiantuotannon laitoksissa – joissa pölyä syntyy samanaikaisesti useissa työpisteissä ja vaarallisten aineiden eristäminen on lainsäädännöllinen vaatimus – keskitetyt järjestelmät tarjoavat johdonmukaisesti vahvemman kokonaiskustannusperusteen viiden vuoden horisontin jälkeen.

Putkiverkkosuunnittelun periaatteet, jotka määrittävät järjestelmän tehokkuuden

Keskitetty imujärjestelmä on vain yhtä tehokas kuin sen lähteeseen yhdistävä putkiverkko. Huono kanavasuunnittelu on yksi yleisimmistä syistä huonosti toimiviin asennuksiin – vaikka keskusyksikkö olisi määritetty oikein.

Kriittisiä suunnitteluperiaatteita ovat mm.

• Tasapainoinen haaravastus — jokainen haarapiiri tulee suunnitella tarjoamaan yhtä suuri painehäviö, jotta tyhjiö jakautuu tasaisesti kaikkiin vastaanottopisteisiin, ei keskittynyt keskusyksikön lähelle.
• Vältä teräviä 90° kyynärpäitä — Pitkäsäteiset mutkat (≥1,5D-säde) vähentävät merkittävästi turbulenssia ja hiukkasten putoamista verrattuna tavallisiin kulmakappaleisiin, erityisesti käsiteltäessä hankaavia tai kuituisia materiaaleja.
• Kallistus kohti keräilijää — vaakasuuntaiset juoksut tulee kallistaa vähintään 1:100 kohti keskusyksikköä, jotta estetään laskeutuneen pölyn kerääntyminen hitaille nopeusalueille.
• Puhdista tukiasemat — Jokaisen suuren risteyksen tarkastusporttien avulla huoltoryhmät voivat tarkastaa virtauksen ja poistaa tukkeumat purkamatta putkiosia.

Thinks soveltaa laskennallista virtausmallinnusta järjestelmän suunnittelun aikana varmistaakseen, että paineen jakautuminen verkossa täyttää toimintatavoitteet ennen asennuksen aloittamista – vähentää käyttöönottoongelmia ja monimutkaisten monivyöhykkeiden asettelujen uudelleenkäsittelyä.
