Mukautettu imukupu

1 Johdatus teollisuuden savukaasujen talteenottoon ja räätälöityihin imukupuihin

Nykyaikaisessa raskaassa teollisuudessa ilmansaasteiden hallinta sen lähteellä on sekä ympäristötarve että toiminnallinen vaatimus. Teollisuuslaitoksilla on tiukat päästöstandardit ja haaste hallita valtavia määriä ilmassa leviäviä hiukkasia, höyryjä ja vaarallisia kaasuja. Teollisen ilmansaasteiden valvontajärjestelmän eri osista ensisijaisella talteenottomekanismilla on kriittisin rooli. Jos epäpuhtauksia ei saada talteen tehokkaasti syntyhetkellä, ne leviävät konepajaan aiheuttaen työntekijöille terveysriskejä ja lisäämällä merkittävästi alavirran suodatusjärjestelmän työmäärää ja energiankulutusta.

Changzhou Thinks Environmental Technology Co Ltd vastaa tähän kriittiseen teollisuuden haasteeseen suunnittelemalla tehokkaita ilmansaasteiden valvontajärjestelmiä. Maailmanlaajuisesti tunnustettuna järjestelmätoimittajana yritys keskittyy räätälöityjen ratkaisujen suunnitteluun, jotka pysäyttävät päästöt heti niiden alkaessa. Ydinteknologia tässä pyrkimyksessä on Customized Suction Hood, erittäin mukautuva ja suunnitteluintensiivinen komponentti, joka on suunniteltu maksimoimaan epäpuhtauksien talteenottotehokkuutta samalla kun optimoidaan järjestelmän kokonaisenergiankulutus.

Vaativiin sovelluksiin, kuten valokaariuuneihin, induktiouuneihin ja erilaisiin metallinkäsittelytoimintoihin, tavalliset hyllykuvut eivät usein riitä. Vaihtelut laitoksen sijoittelussa, lämpövirrassa, ristivedossa ja materiaalin lastausmenetelmissä edellyttävät räätälöityä suunnittelua. Analysoimalla kunkin teollisen prosessin ainutlaatuista fyysistä ja lämpödynamiikkaa voidaan erikoistuneita imukuvuja suunnitella vastaamaan laitoksen tarkkaa työnkulkua, mikä takaa vankan ympäristönsuojelun tuotannon tehokkuutta heikentämättä.

2 Räätälöityjen imukuppien luokitus ja rakenteellinen asettelu

Teolliset prosessit vaihtelevat suuresti tilan saatavuuden, koneiden liikkeen ja huollon saatavuuden suhteen. Mukautetut imukuvut on suunniteltu erilaisiin rakenteellisiin kokoonpanoihin sopimaan näihin erilaisiin käyttöympäristöihin. Jokainen tyyppi valitaan sen mukaan, miten raaka-aineet lastataan, miten prosessointi tapahtuu ja miten lopputuote puretaan.

2.1 Kiinteät imukuvut

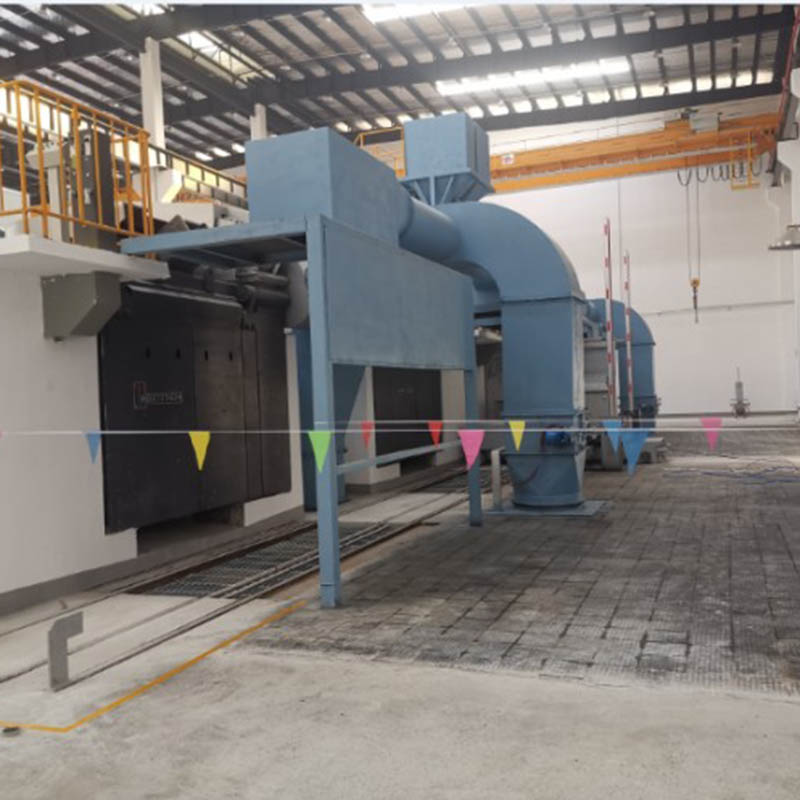

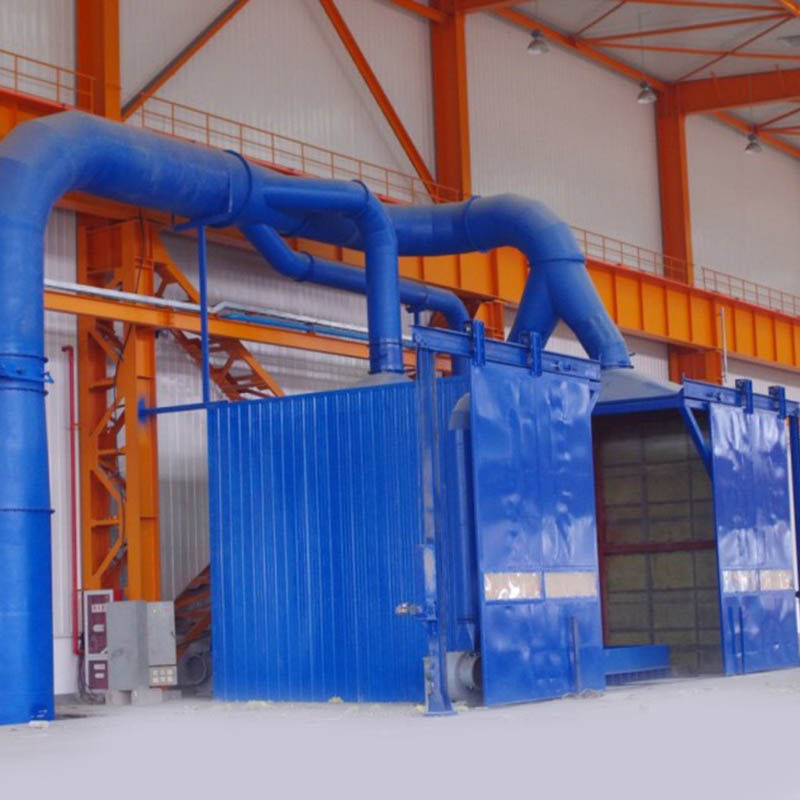

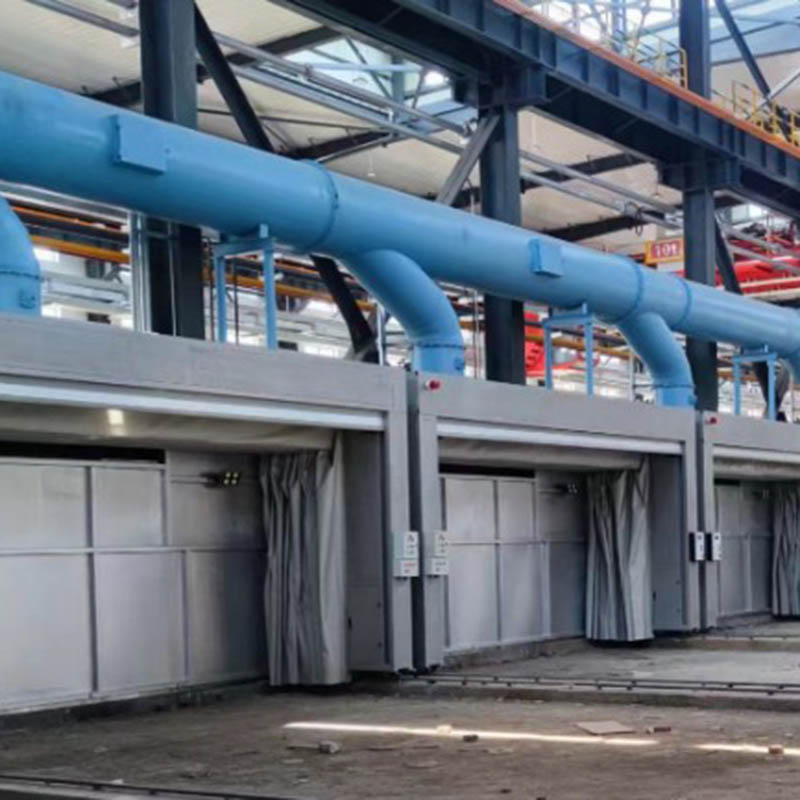

Kiinteät huuvat asennetaan kiinteästi suoraan päästölähteen yläpuolelle tai viereen. Ne sopivat ihanteellisesti automatisoituihin tuotantolinjoihin, suljetuihin kuljettimiin tai kemiallisiin reaktoreihin, joissa koneet pysyvät paikallaan eivätkä vaadi nosturia. Koska niissä ei ole liikkuvia osia, kiinteät huuvat tarjoavat erinomaisen rakenteellisen vakauden ja alhaiset huoltovaatimukset.

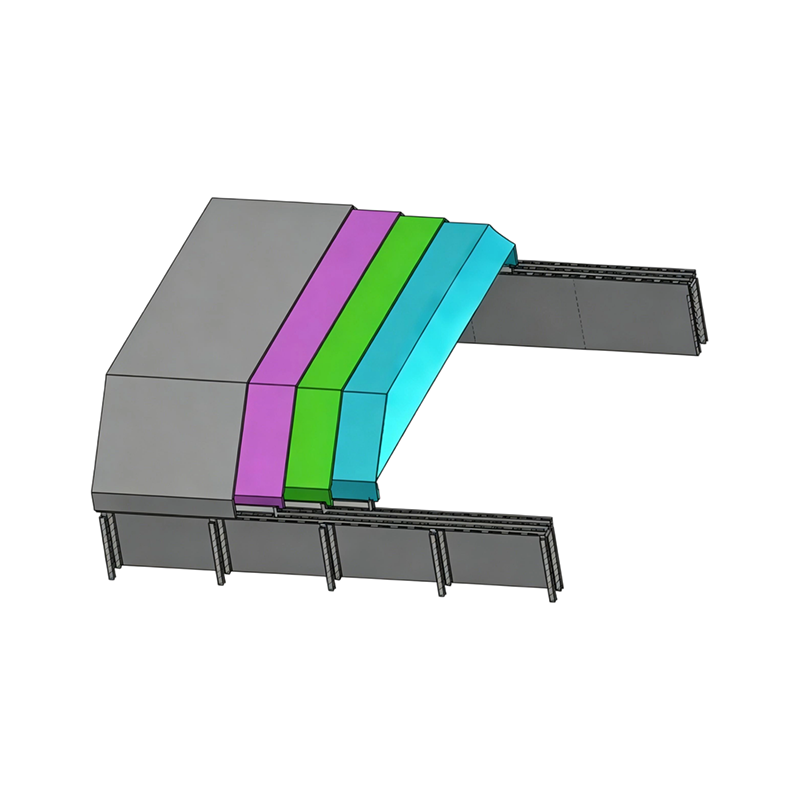

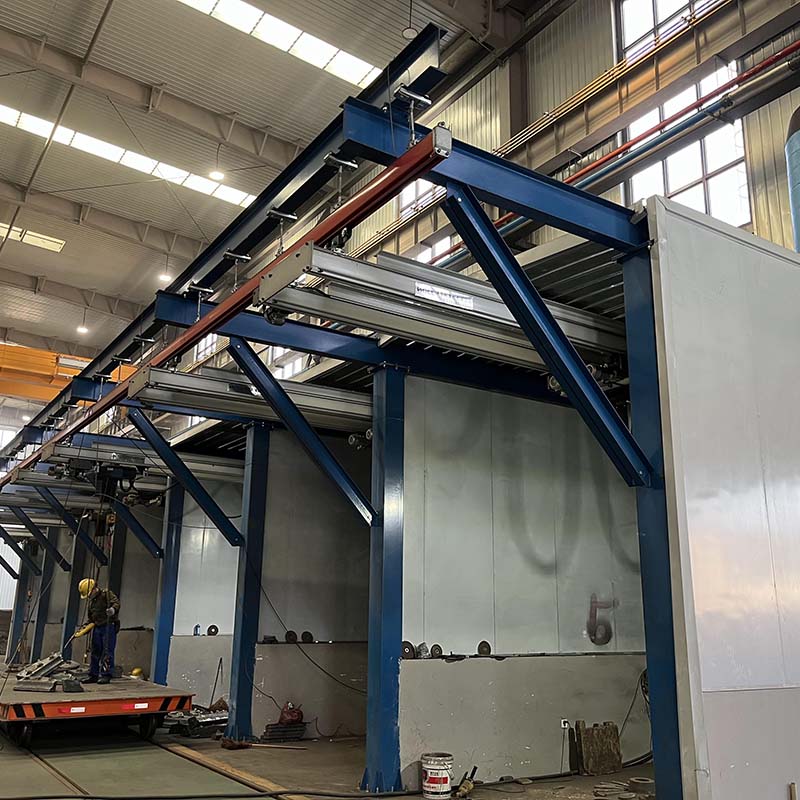

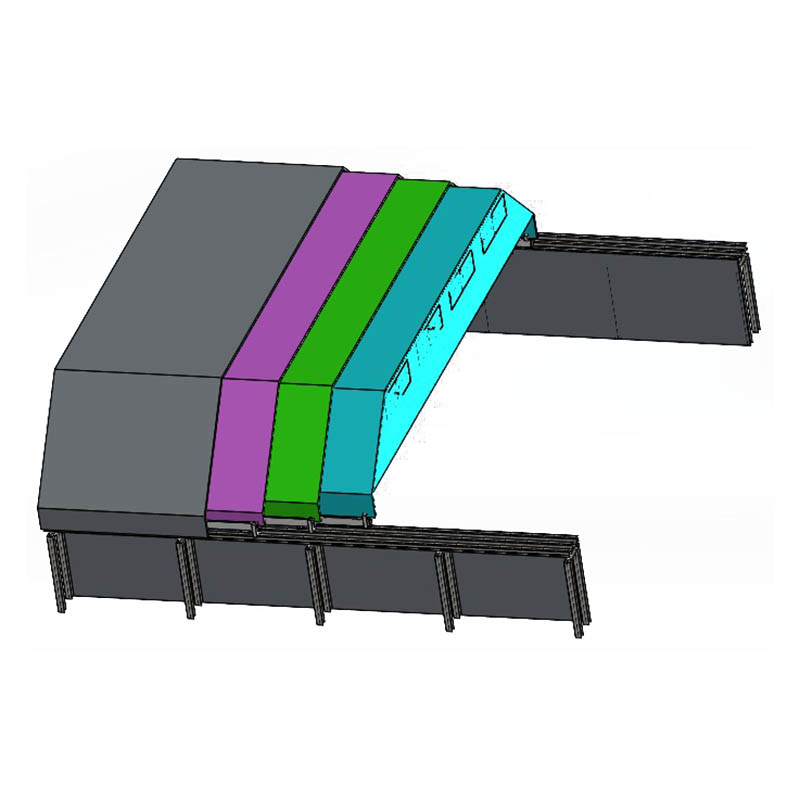

2.2 Siirrettävät imukuvut

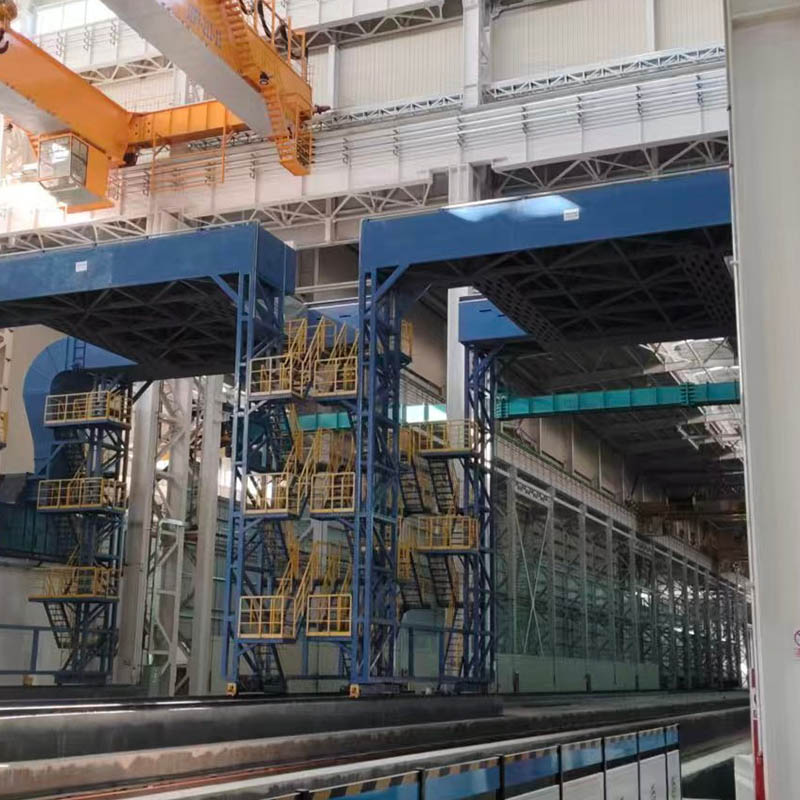

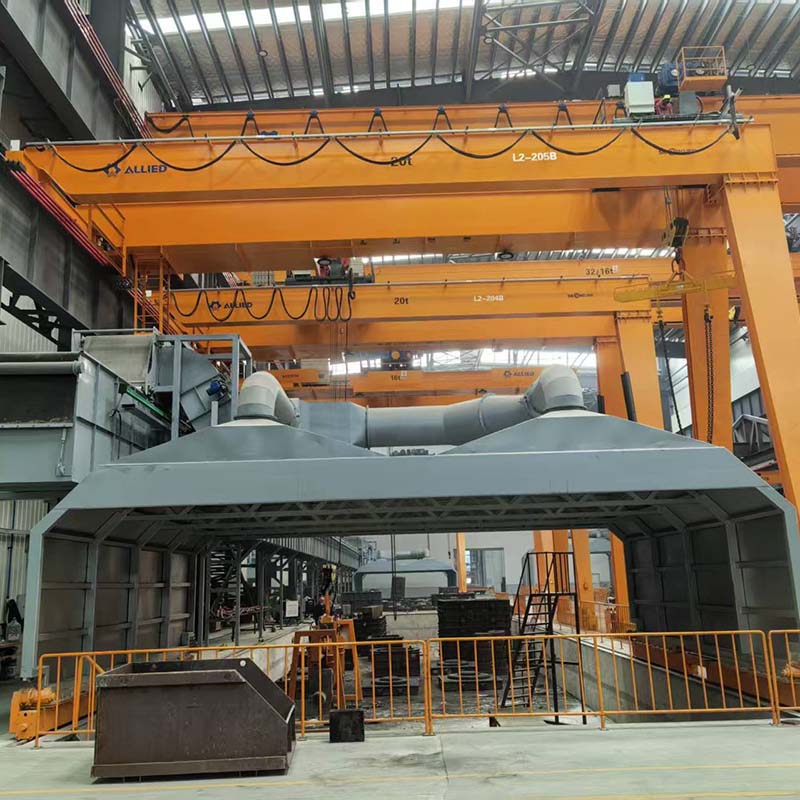

Monissa metallurgisissa tehtaissa ja raskaissa tuotantolaitoksissa materiaaleja siirretään suurilla nostureilla. Kiinteä huppu tukkisi nämä nosturit ja häiritsisi toimintaa. Siirrettävät imukuvut on asennettu moottoroituihin kiskoihin tai portaalin kehyksiin, jolloin ne voivat rullata eteenpäin peittääkseen uunin sulatus- tai jalostusvaiheen aikana ja vetäytyä kokonaan sisään, kun lastaus tai kaataminen tapahtuu.

2.3 Pyörivät ja kääntyvät imukuvut

Suunniteltu erityisesti ylhäältä ladattaviin sähköuuneihin tai upokassulatustoimintoihin, pyörivät huuvat voivat kääntyä vaakasuunnassa tai kallistua pystysuunnassa poispäin uunin suusta. Tämä tarjoaa täysin esteettömän pääsyn metalliromun täyttöön tai kuonan poistoon ja tiivistää sitten takaisin paikoilleen tehokkaan savunpoiston mahdollistamiseksi sulatusjakson aikana.

3 teknistä ydinparametria

Optimaalisen suorituskyvyn ja laitteiden pitkän käyttöiän varmistamiseksi vaikeissa teollisuusympäristöissä on useita kriittisiä teknisiä parametreja arvioitava suunnitteluvaiheessa. Alla olevassa taulukossa esitetään tärkeimmät tekniset tekijät, jotka on otettu huomioon kehitettäessä mukautettua imukuppia.

4 Teollisuuden sovellukset ja prosessidynamiikka

Räätälöityjä imukuppeja käytetään monilla raskaan teollisuuden aloilla, joista jokainen asettaa ainutlaatuisia kemiallisia ja fysikaalisia haasteita päästöjen hallinnassa.

4.1 Metallurginen valu ja ei-rautametallit

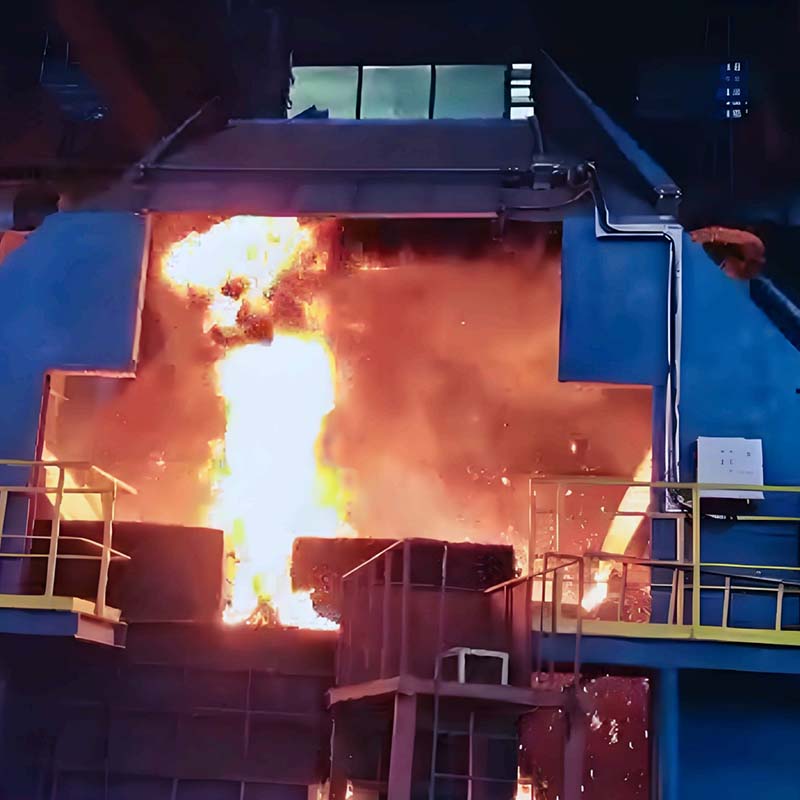

Valimoissa ja ei-rautametallien sulatuksessa sähköuunit tuottavat voimakkaita lämpövirtoja sekoitettuna hienoihin metallioksideihin, piidioksidipölyyn ja palamiskaasuihin. Metallin sulaessa suoraan uunin yläpuolella oleva ilma laajenee nopeasti äärimmäisen kuumuuden vuoksi ja muodostaa nopean lämpötulvan. Räätälöidyt imukuvut on suunniteltava siten, että niiden tilavuus on riittävä kestämään tämä nouseva lämpöpiikki, mikä estää keräämättömiä hajapäästöjä karkaamasta rakennuksen ylempään rakenteeseen.

4.2 Kemiallinen jalostus ja farmaseuttiset tuotteet

Kemiallisessa sekoituksessa, reaktorin lataamisessa ja farmaseuttisen jauheen käsittelyssä ensisijainen haaste on usein kemiallinen reaktiivisuus tai myrkyllisyys äärimmäisen kuumuuden sijaan. Näiden alojen imukuvut keskittyvät kemikaalien kestävyyteen käyttämällä ruostumattomia terässeoksia tai erikoispinnoitteita. Suunnitelmissa on usein tarkat aukkokuvut tai laboratoriotason kotelot, jotka vangitsevat kemikaalihöyryjä ja erittäin hienojakoista pölyä ja minimoivat samalla arvokkaiden raaka-aineiden poistumisen.

4.3 Teräksentuotanto ja raskas teollisuus

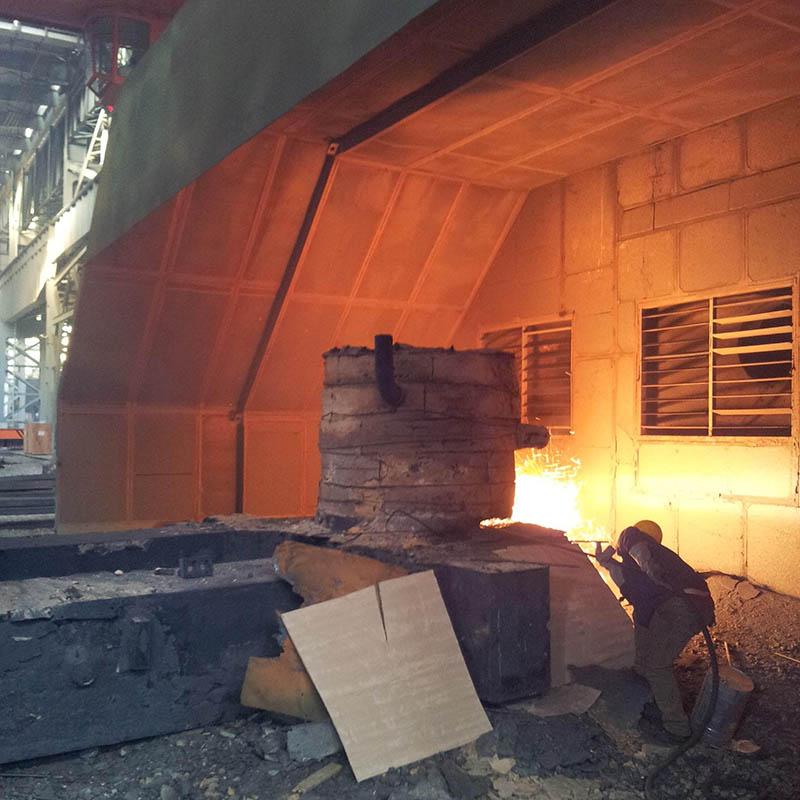

Teräksen valmistukseen liittyy massiivisia laitteita, äärimmäisiä fyysisiä vaikutuksia romun kaatamisen aikana ja valtavia määriä rautaoksidipölyä. Tämän alan imukuvut on rakennettava raskaan panssarin tavoin, ja niissä on vahvistetut rakenteelliset rivat, hankaavaa pölyeroosiota estävät kulumisvuoraukset ja vesijäähdytteiset paneelit tai tulenkestävät vuoraukset kestämään jatkuvaa säteilylämpöä suurista sähkökaariuuneista.

5 Energian optimointi ja järjestelmäintegrointi

Suuri väärinkäsitys teollisessa ilmansaasteiden hallinnassa on, että suurempi tuuletin ja suurempi ilmamäärä johtavat aina puhtaampaan tehtaaseen. Todellisuudessa ylisuuret järjestelmät kuluttavat valtavia määriä sähköenergiaa ja kuluttavat tarpeetonta pölynkeräilimiä ja pussikammioita.

Räätälöidyt imukuvut on erityisesti suunniteltu ratkaisemaan tämä ongelma aerodynaamisen optimoinnin avulla. Muotoilemalla liesituuletin vastaamaan nousevan savupilven luonnollisia muotoja ja sijoittamalla liesituulettimen etupuoli mahdollisimman lähelle päästölähdettä, vaadittu tilavuusilmavirta pienenee huomattavasti.

Lisäksi älykkäät ohjausjärjestelmät voivat integroida moottoroidut vaimentimet liikkuviin tai pyöriviin liesituulettimiin. Kun tietty uuni on tyhjäkäynnillä tai vähäpäästöisessä vaiheessa, paikallinen pelti kuristaa ilmavirtaa alaspäin ohjaten järjestelmän kapasiteettia aktiivisille käsittelyalueille. Tämä älykäs ilmanhallinta alentaa staattista kokonaispainehäviötä kanavaverkostossa, vähentää pääjärjestelmän tuulettimen päivittäistä kilowattituntikulutusta ja pidentää pölynkerääjän suodatinpussien käyttöikää.

6 Changzhou Thinks Environmental Technology Co Ltd:n vahvuutta ja palveluetuja

Ilmansaasteiden hallintakumppanin valitseminen edellyttää yhdistelmää insinööriosaamisesta, valmistuskyvystä ja luotettavasta pitkäaikaisesta tuesta. Changzhou Thinks Environmental Technology Co Ltd tarjoaa kattavan järjestelmäintegraation joukon selkeitä yritysetuja.

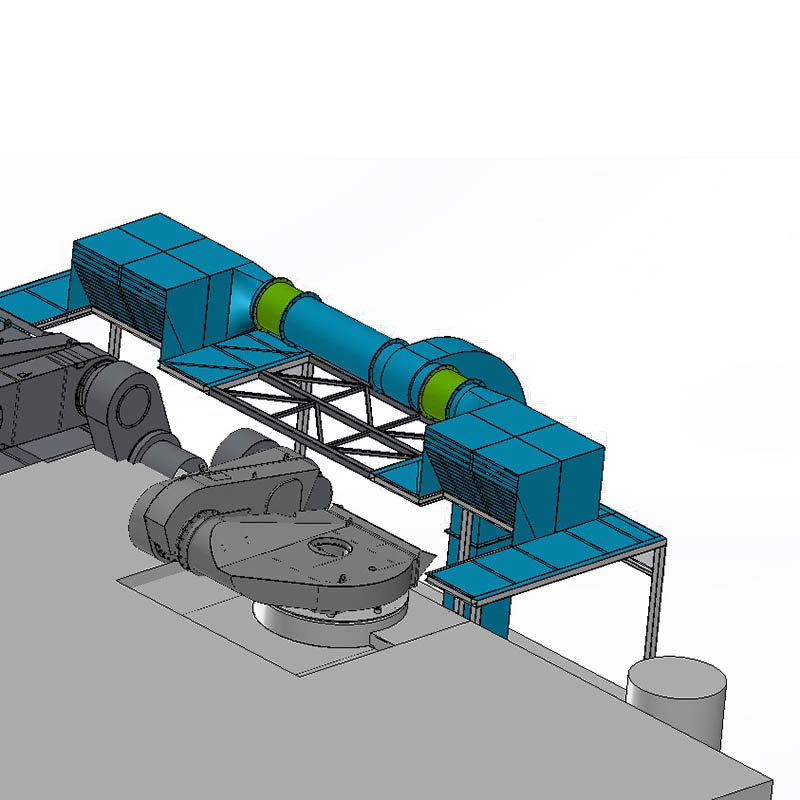

• Edistyksellinen riippumaton tutkimus ja kehitys: Suunnitteluryhmät käyttävät kehittynyttä nestedynamiikan mallinnusta ja rakenteellista jännitysanalyysiohjelmistoa simuloidakseen ilmavirtauskuvioita ja lämmönjakaumaa ennen valmistuksen aloittamista. Tämä varmistaa, että jokainen räätälöity imukupu saavuttaa maksimaalisen talteenottotehokkuuden.
• Globaalit kenttäpalvelun ominaisuudet: Vakiintuneen palveluverkoston ansiosta yritys tarjoaa saumatonta teknistä apua, suunnittelukonsultaatiota ja käyttöönottotukea Pohjois-Amerikassa, Euroopassa, Afrikassa ja Kaakkois-Aasiassa sijaitseville asiakkaille.
• Avaimet käteen -järjestelmäintegraatio: Yksittäisten liesituulettimien valmistuksen lisäksi yritys suunnittelee, rakentaa ja optimoi koko ilmansaasteiden hallintapiirin, mukaan lukien rakenteelliset kanavat, kipinänsammuttimet, tehokkaat pussihuoneet, poistopuhaltimet ja automaattiset ohjauspaneelit.
• Syvä eri toimialojen kokemus: Yhtiöllä on laaja kokemus onnistuneista asennuksista vaativilla aloilla, mukaan lukien teräksen tuotanto, värimetallurgia, kemiallinen jalostus, pakkaus, painatus, lääketeollisuus ja uusi energian valmistus.
• Vankka ja raskas valmistuslaatu: Kaikki tuotteet on rakennettu tiukkojen teollisten standardien mukaisesti käyttämällä korkealaatuisia raaka-aineita, tarkkoja hitsaustekniikoita ja raskaita mekaanisia komponentteja, jotka takaavat luotettavan, ympärivuorokautisen suorituskyvyn ankarimmissa tehdasympäristöissä.

7 Usein kysyttyä

7.1 Miten räätälöity imukupu vähentää tehtaan pölynkerääjän energiankulutusta?

Sovitamalla liesituulettimen geometria tarkasti sähköuunin tai työstökoneen sijoitteluun, liesituuletin vangitsee savun heti lähteellä ennen kuin se ehtii hajota. Tämän korkean talteenottotehokkuuden ansiosta koko järjestelmä toimii onnistuneesti pienemmällä ilmamäärällä, jolloin pääpoistopuhallin käyttää vähemmän sähköä joka tunti.

7.2 Mitä materiaaleja käytetään korkean lämpötilan sähköuunien liesituulettien rakentamiseen?

Huuvat valmistetaan tarkasta käyttölämpötilasta ja pölyn hankaavuudesta riippuen paksuista hiiliteräslevyistä, jotka on vahvistettu rakenneteräspalkeilla. Äärimmäisiä kuumia ympäristöjä varten liesituulettimet voidaan päivittää ruostumattomilla teräsmateriaaleilla, erityisillä sisäpuolisilla lämpöä kestävillä pinnoitteilla tai integroiduilla vesijäähdytyskanavilla.

7.3 Voidaanko nämä mukautetut imukuvut integroida olemassa oleviin vanhempiin tehdasasennuksiin?

Kyllä, joustavuus on räätälöidyn suunnittelun ensisijainen etu. Siirrettävät tai pyörivät rakenteet voidaan suunnitella liikkumaan olemassa olevien ylänostureiden, rakennuspilareiden, rakenteellisten palkkien ja putkistojen ympärillä, jolloin tehtaat voivat parantaa päästöjenhallintakykyään muuttamatta rakennuksen perusasettelua.

7.4 Mitä huoltoa tarvitaan liikkuville ja pyöriville imukuville?

Huolto keskittyy ensisijaisesti mekaanisiin liikkuviin osiin, kuten telojen linjausten tarkastamiseen, raskaiden saranoiden voiteluun, käyttömoottorien vaihteistojen tarkastukseen ja sen varmistamiseen, että joustavat kanavaliitokset tai tiivisteverhot pysyvät ilmatiiviinä ja vailla fyysistä kulumista.

7.5 Miten suunnittelutiimi määrittää oikean kuvun koon uudelle sovellukselle?

Suunnitteluprosessi alkaa analysoimalla päästölähteen kokoa, prosessin lämpötilaa, koneiston fyysistä liikettä ja mahdollisia ympäristön poikkivetoja rakennuksessa. Näitä tietoja käytetään tarvittavan ilmamäärän ja -nopeuden laskemiseen saasteiden täydellisen eristämisen varmistamiseksi.
